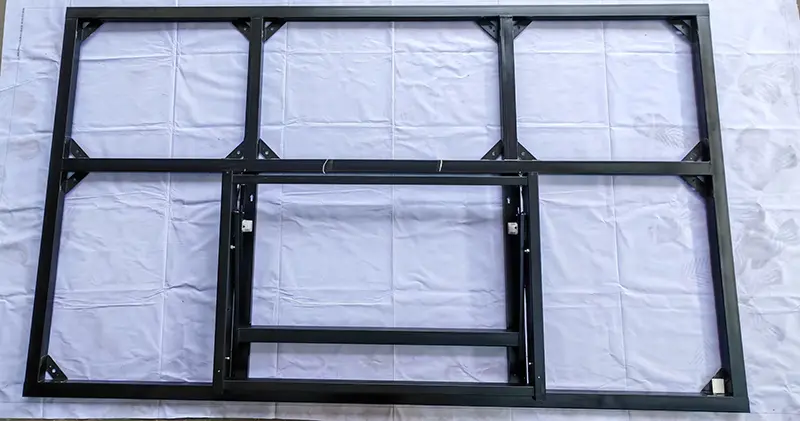

Giá đỡ thủy lực dọc LCD 100 inch

Giá đỡ thủy lực dọc LCD 100 inch là hệ thống hỗ trợ siêu nặng được thiết kế cho màn hình LCD khổng lồ 100 inch (cũng tương thích với các mẫu 102/105 inch). Không giống như giá đỡ dành cho màn hình 98 inch và nhỏ hơn, màn hình trần 100 inch thường nặng hơn 130 kg và cao gần 2,2 mét, không thể hỗ trợ an toàn chỉ bằng cách gắn tường. Sản phẩm này có cấu trúc lai kết hợp khả năng chịu lực của tường phụ và hỗ trợ sàn. Hầu hết tải trọng thẳng đứng được truyền xuống mặt đất, trong khi bức tường chỉ có tác dụng chống lật và cố định vị trí.

Vật liệu & Nghề thủ công

1. Khung chính:

Tấm thép cán nguội dày và rộng có gân gia cố cho khả năng chịu tải cao hơn và chống xoắn mà không bị biến dạng.

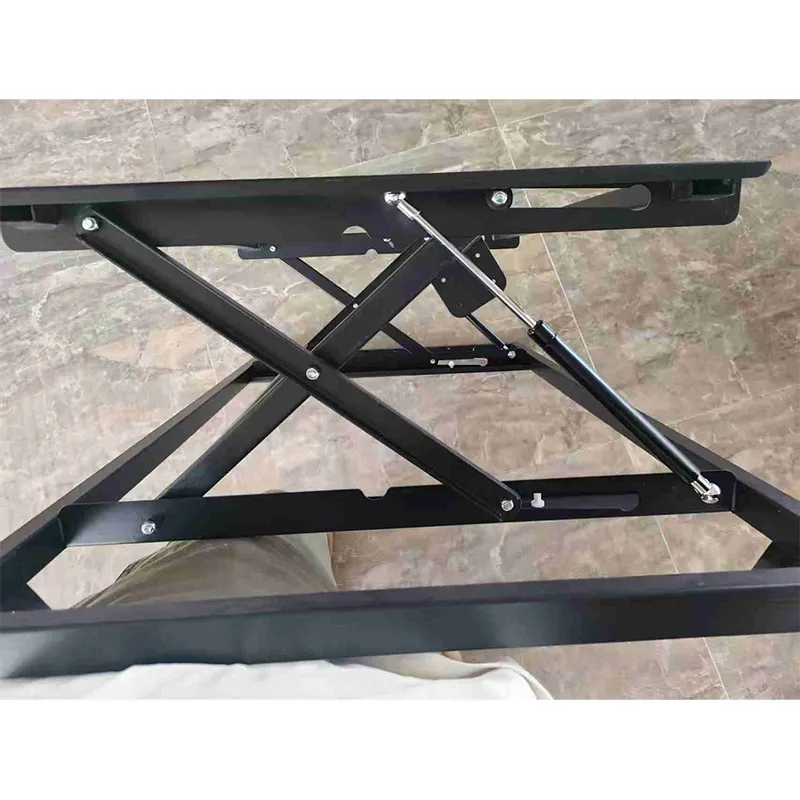

2. Hệ thống thủy lực:

Các bộ phận giảm chấn thủy lực kép cấp công nghiệp cung cấp khả năng hỗ trợ đồng đều, nâng êm ái và giảm chấn im lặng.

3. Lắp ráp tấm treo:

Tấm treo dọc VESA mở rộng tùy chỉnh cho màn hình 100 inch, tương thích với các lỗ lắp tiêu chuẩn cho màn hình kích thước lớn.

4. Bảo vệ an toàn:

Nhiều chốt chống rơi cộng với miếng cao su chống sốc chống trượt để tránh vô tình làm rơi.

5. Phụ kiện cố định:

Bu lông giãn nở được làm dày và kéo dài theo tiêu chuẩn quốc gia để phân bổ đều ứng suất trên tường giúp lắp đặt chắc chắn hơn.

Ưu điểm sản phẩm

1. Tùy chỉnh cho màn hình khổng lồ:

Được tối ưu hóa dành riêng cho giá đỡ dọc 100 inch, ổn định hơn và vừa vặn hơn so với giá đỡ phổ thông.

2. Hệ thống thủy lực tiết kiệm sức lao động:

Điều chỉnh dễ dàng để bảo vệ màn hình và các cổng của nó.

3. Chi phí bảo trì thấp:

Thiết kế tháo lắp nhanh chóng có thể vận hành được mà không cần kỹ thuật viên chuyên nghiệp.

4. Tiết kiệm không gian:

Thiết kế dọc ôm tường với diện tích ngang tối thiểu, lý tưởng cho hành lang, phòng triển lãm và hành lang.

5. Khả năng ứng dụng rộng rãi:

Hoạt động cho các hội nghị, triển lãm, trung tâm mua sắm, bệnh viện, văn phòng chính phủ, ngành truyền thông, v.v.

So sánh chi phí vận hành và bảo trì với giá đỡ truyền thống

Yêu cầu về tường & Thông số kỹ thuật lắp đặt

Cảnh báo an toàn quan trọng

Một màn hình 100 inch nặng hơn 90 kg. Loại tường không phù hợp có thể khiến màn hình bị rơi, dẫn đến mất mát tài sản và thương tích cá nhân.

Các loại tường được phép (Tất cả các yêu cầu phải được đáp ứng đồng thời)

Các loại tường bị cấm (Nghiêm cấm lắp đặt)

Công cụ cần thiết & Số lượng người cài đặt

Các bước cài đặt

1. Kiểm tra tường: Xác nhận tường là bê tông đặc hoặc gạch có độ dày đạt tiêu chuẩn.

2. Định vị & Đánh dấu: Sử dụng thước laser để vẽ đường tâm thẳng đứng và đánh dấu 8 điểm khoan.

3. Khoan & Làm sạch lỗ: Khoan lỗ ở độ sâu ≥100 mm bằng búa điện, dọn sạch các mảnh vụn và lắp ống giãn nở M10.

4. Cố định chân đế: Gắn chân tường, siết chặt 8 bu lông giãn nở từng bước và kiểm tra độ thẳng đứng.

5. Lắp đặt tấm treo VESA: Gắn tấm VESA mở rộng vào mặt sau của màn hình 100 inch (tương thích với các mẫu lỗ 600×400, 800×600, 900×600).

6. Chuẩn bị treo màn: Kiểm tra thanh thủy lực và chốt an toàn; điều chỉnh bệ nâng theo chiều cao lắp đặt.

7. Gắn màn hình: Hai công nhân nâng màn hình trong khi một người điều khiển hướng dẫn các móc thẳng hàng với các khe đế và hạ xuống từ từ.

8. Khóa chốt an toàn: Siết chặt các khóa chính, khóa an toàn bên hông và vít chống nghiêng bằng tay theo thứ tự.

9. Quản lý & Điều chỉnh Cáp: Luồn cáp vào ngăn cáp từ và điều chỉnh góc nghiêng để có vị trí xem tối ưu.

10. Kiểm tra lần cuối: Lắc màn hình để xác nhận không bị lỏng và kiểm tra tất cả các chốt.

Kịch bản áp dụng

Văn phòng công ty

Màn hình phòng họp lớn, màn hình chào mừng lễ tân, tường trưng bày văn hóa doanh nghiệp

trưng bày thương mại

Màn hình quảng cáo trung tâm thương mại, màn hình demo triển lãm thương hiệu, màn hình áp phích kỹ thuật số của cửa hàng

Chính phủ & Dịch vụ công cộng

Màn hình công bố thông tin trong hội trường chính phủ, màn hình hướng dẫn bệnh viện, màn hình hướng dẫn địa điểm triển lãm

Truyền thông & Phát trực tiếp

Màn hình khổng lồ dọc để phát trực tiếp video ngắn, hiển thị nội dung tự đa phương tiện, màn hình thông tin studio

Giáo dục & Đào tạo

Màn hình bản tin của trường, màn hình demo phòng đào tạo, màn hình tương tác dành cho cơ sở đào tạo

Câu hỏi thường gặp

Câu hỏi 1: Khả năng tải tối đa của giá đỡ dọc 100 inch này là bao nhiêu?

A: Được chế tạo bằng các tấm thép dày, rộng và hỗ trợ thủy lực kép, tải trọng tối đa của nó đạt 130 kg, bao phủ hoàn toàn trọng lượng của tất cả các loại màn hình lớn 100 inch.

Câu hỏi 2: Màn hình 100 inch gắn thẳng đứng có nghiêng về phía trước do trọng tâm dịch chuyển về phía trước không?

Trả lời: Nó sử dụng cấu trúc trọng lực thiên về phía sau đặc biệt với các tấm treo lệch về phía sau để chuyển tải vào trong, loại bỏ hiện tượng nghiêng về phía trước và cong vênh cạnh.

Câu 3: Khoảng cách giữa màn hình và tường sau khi lắp đặt theo chiều dọc là bao nhiêu?

Trả lời: Khoảng cách giữa tường chỉ từ 60 mm–85 mm, siêu mỏng và tiết kiệm không gian với vẻ ngoài gọn gàng, tối giản.

Q4: Giá đỡ có dễ bị biến dạng trong quá trình vận chuyển không?

Trả lời: Nó có các bộ phận cấu trúc được đóng dấu tích hợp, bao bì được gia cố đầy đủ và bảo vệ cứng ở các góc, có khả năng chống nén và rơi mạnh để tránh biến dạng trong quá trình vận chuyển.

Câu 5: Làm thế nào để giấu dây cáp và thêm dây mới sau này?

Đáp: Giá đỡ đi kèm với một ngăn cáp từ tính tích hợp (60 cm R×120 cm H×4 cm D) chứa 4 cáp HDMI, 2 dây nguồn và 2 cáp mạng. Nắp được gắn từ tính và không cần dụng cụ để mở. Để thêm hoặc thay thế cáp: kéo mở nắp, đặt cáp mới vào bên trong và đóng nắp—không cần tháo màn hình.

Q6: Nó có thể được gắn theo chiều ngang không? Nó có hỗ trợ điều chỉnh mức độ ngang không?

Trả lời: Model này chỉ hỗ trợ lắp dọc, với cấu trúc được tối ưu hóa để phân bổ trọng lực màn hình dọc. Nếu cần chuyển đổi giữa hướng ngang và hướng dọc, vui lòng mua giá đỡ xoay của chúng tôi. Để căn chỉnh theo chiều ngang: hiệu chỉnh bằng thước đo laser trong quá trình lắp đặt đế; điều chỉnh ngang tốt (± 2°) có sẵn sau khi lắp màn hình.

Q7: Giá đỡ có chống sốc và phù hợp với những vùng dễ xảy ra động đất không?

Trả lời: Nó đã vượt qua các bài kiểm tra độ rung mô phỏng tần số động đất cấp 8, không có hiện tượng rơi màn hình hoặc lỏng chốt. Các vách ngăn chống nâng và miếng đệm cao su chống trượt trong thiết kế khóa an toàn gấp sáu lần được tối ưu hóa đặc biệt cho môi trường rung động. Nó được áp dụng cho các vùng địa chấn bao gồm Nhật Bản, Đài Loan, Chile, Thổ Nhĩ Kỳ và California, Hoa Kỳ.
