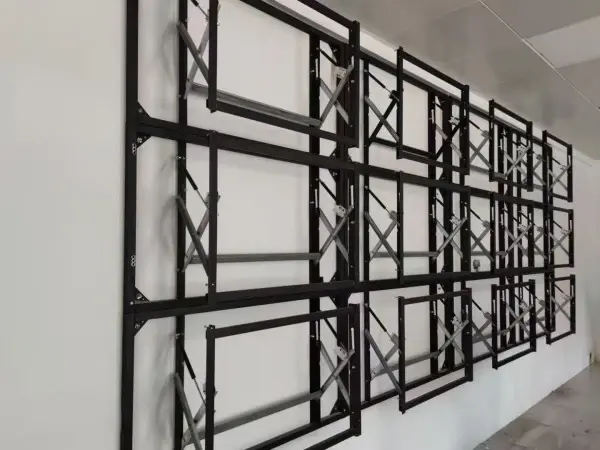

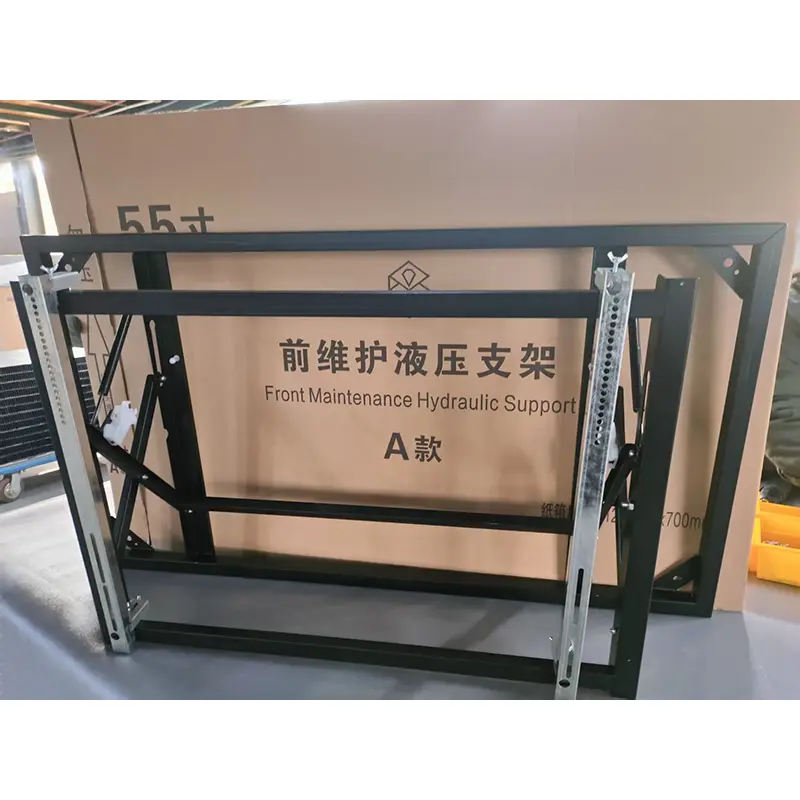

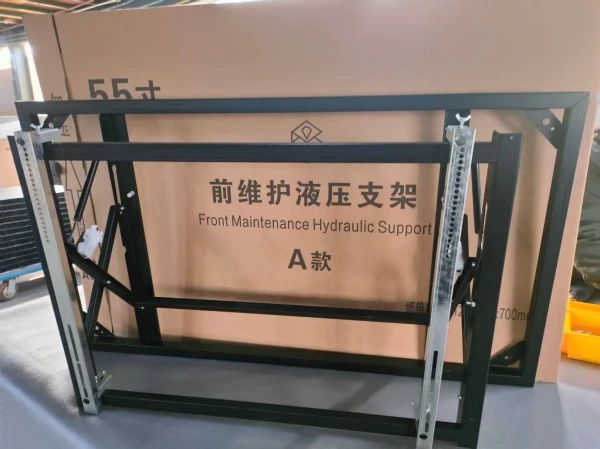

Giá đỡ video treo tường 49 inch

Hệ thống lắp mô-đun này được thiết kế dành riêng cho màn hình ghép video LCD 49 inch, hỗ trợ nhiều màn hình để tạo thành các bức tường hiển thị lớn. So với phiên bản 46 inch, tấm nền 49 inch nặng hơn (20–30 kg mỗi tấm) và có viền mỏng hơn, đặt ra yêu cầu cao hơn về khả năng chịu tải của khung và độ chính xác tinh chỉnh. Được chế tạo với cấu hình dày và cơ chế tinh chỉnh phạm vi rộng, giá đỡ đảm bảo độ phẳng và ổn định lâu dài cho các bức tường video lớn. Nó lý tưởng cho các phòng hội nghị cao cấp, phòng triển lãm thương hiệu, màn hình thông tin tàu điện ngầm, tường phông nền cho các sự kiện lớn và các kịch bản khác.

Thông số vật liệu & kết cấu

Tại sao các nhà thầu chọn Giá đỡ 49 inch đặc biệt này?

Ưu điểm sản phẩm

1. Điều chỉnh khoảng cách chính xác cho tấm nền 49 inch có viền siêu hẹp

Màn hình 49 inch thường có viền mỏng hơn màn hình 46 inch và dễ gặp lỗi nối hơn. Được trang bị tính năng tinh chỉnh đa chiều phạm vi rộng (điều chỉnh theo chiều dọc, ngang, trước sau và nghiêng), giá đỡ ổn định các khoảng trống ở mức 0,5–1,2 mm để mang lại hiệu ứng hình ảnh liền mạch, không bị phân tách.

2. Khả năng chịu tải cao và ổn định lâu dài

Các tấm đơn nặng tới 30 kg và các giá đỡ thông thường có xu hướng nghiêng về phía trước ở phía trên hoặc chùng xuống ở phía dưới sau nửa năm sử dụng. Áp dụng cấu trúc tải trọng phân bố đa điểm và các giá đỡ chịu tải phía dưới, giá đỡ này cung cấp khả năng chịu tải an toàn ≥80 kg. Nó đã vượt qua các thử nghiệm mô phỏng địa chấn và rung động, đồng thời duy trì cấu trúc ổn định khi hoạt động liên tục 7×24 giờ.

3. Bố cục linh hoạt với cài đặt hỗn hợp ngang & dọc

Hỗ trợ kết hợp hàng và cột tùy ý (2×2, 3×3, 3×4, 1×5, v.v.) và bố cục ma trận ngang/dọc hỗn hợp. Phiên bản đặt sàn không cần khoan tường, thích hợp cho tường đá cẩm thạch, vách ngăn kính và lắp đặt tạm thời.

4. Bảo trì độc lập & Loại bỏ bảng điều khiển nhanh chóng

Thiết kế kẹp độc lập cố định từng bảng 49 inch riêng biệt. Việc thay thế bảng điều khiển bị lỗi và bảo trì hệ thống dây điện phía sau không yêu cầu tháo dỡ các màn hình liền kề; hoạt động của một người giúp giảm 70% thời gian bảo trì.

5. Đi dây ẩn để bố trí gọn gàng và phù hợp

Máng cáp độc lập được dành riêng ở hai bên và phía sau giá đỡ để tách cáp nguồn (dòng mạnh) và cáp HDMI/Ethernet (dòng yếu), tránh nhiễu tín hiệu và đáp ứng tiêu chuẩn kiểm định an toàn cháy nổ.

6. Chế độ lắp kép cho nhiều loại tường khác nhau

•Treo tường: Dành cho tường bê tông và gạch đặc, bao gồm bu lông mở rộng M10 tiêu chuẩn

•Đứng trên sàn: Chân đế tùy chọn cho các vị trí không thể khoan được như trung tâm hoạt động, phòng triển lãm tạm thời và tường đá cẩm thạch

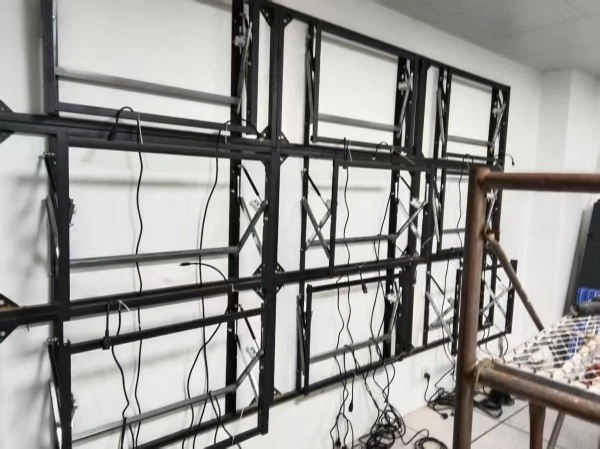

Các bước cài đặt

Cần có hai công nhân; lắp đặt một bộ 4 bảng mất khoảng 2–2,5 giờ

1. Thiết kế sơ đồ

Xác định kích thước khung dựa trên số lượng tấm (ví dụ: bố cục 3×4) và đánh dấu các đường định vị trên tường hoặc mặt đất.

2. Lắp đặt khung chính

(1) Treo tường: Lắp các dầm ngang (mỗi hàng một thanh) cố định vào tường bằng bu lông giãn nở M10 cách nhau 600 mm.

(2) Đứng trên sàn: Gắn các cột bên trái và bên phải cộng với các giằng chéo phía dưới, cố định xuống đất bằng bu lông giãn nở M12 và gia cố cột bằng các giằng chéo.

3. Lắp đặt sẵn tấm treo

Cố định các tấm treo tinh chỉnh vào các lỗ VESA ở mặt sau của tấm 49 inch, đảm bảo căn chỉnh theo chiều ngang.

4. Tấm gắn

Bắt đầu từ hàng dưới cùng, căn chỉnh các móc tấm treo với các khe dầm, trượt dọc theo các sườn dẫn hướng và siết chặt các chốt phía dưới.

5. Tinh chỉnh chính xác

Điều chỉnh vít kích bằng cờ lê lục giác được cung cấp để đạt được các khoảng trống đồng đều và bề mặt tấm phẳng.

6. Quản lý cáp

Đi dây dọc theo máng cáp bên cạnh, với các điểm buộc cáp chuyên dụng phía sau mỗi bảng.

7. Khóa cuối cùng

Siết chặt đai ốc khóa của tất cả các bộ phận và kiểm tra độ phẳng tổng thể.

Kịch bản ứng dụng

Biểu đồ lựa chọn sản phẩm

Câu hỏi thường gặp

Câu hỏi 1: Giá đỡ video treo tường 49 inch có thể được chế tạo để nối cong không?

A: Model tiêu chuẩn dành cho mối nối phẳng. Bộ điều hợp cong tùy chỉnh có sẵn cho các màn hình triển lãm xung quanh; cung cấp các thông số bán kính theo yêu cầu.

Q2: Bố cục màn hình có thể được điều chỉnh tự do không?

Đ: Vâng. Cấu trúc mô-đun hỗ trợ kết hợp linh hoạt với các hàng và cột có thể tùy chỉnh.

Câu hỏi 3: Việc loại bỏ một bảng điều khiển có ảnh hưởng đến độ ổn định của toàn bộ màn hình ghép không?

Trả lời: Thiết kế kẹp độc lập đảm bảo việc tháo rời riêng biệt một bảng không làm ảnh hưởng đến phần còn lại của cấu trúc.

Câu hỏi 4: Khoảng trống được điều chỉnh sẽ giữ nguyên trong bao lâu sau khi tinh chỉnh?

Trả lời: Trong sử dụng bình thường, đai ốc khóa duy trì độ chính xác khe hở trong 6 tháng mà không cần điều chỉnh lại; khuyến khích kiểm tra sáu tháng một lần.

Câu 5: Cái nào ổn định hơn, treo tường hay đặt trên sàn?

A: Cả hai đều có độ bền kết cấu giống hệt nhau. Lựa chọn phụ thuộc vào điều kiện tường:

•Tường bê tông/gạch đặc: Treo tường (chi phí thấp hơn)

•Tường sống bằng kính/đá cẩm thạch/thép nhẹ: Đứng trên sàn (không làm hư hại tường)

•Cài đặt tạm thời và di động: Đặt trên sàn (lắp ráp và tháo gỡ lặp đi lặp lại)
