Giá đỡ video treo tường 55 inch

Giá đỡ video treo tường 55 inch là hệ thống lắp đặt chính xác được thiết kế để đạt được sự liên kết hình ảnh hoàn hảo. Màn hình viền hẹp 55 inch rất nhạy cảm với độ đồng đều của đường may; các giá đỡ tiêu chuẩn thường bị đàn hồi trở lại sau khi điều chỉnh hoặc dịch chuyển vị trí do biến động nhiệt độ. Sản phẩm này có cơ chế tinh chỉnh chống nới lỏng đai ốc kép, cung cấp phạm vi điều chỉnh ±10 mm (dọc và ngang) và ±6 mm (độ sâu); nó cung cấp khả năng kiểm soát xúc giác, chính xác và đảm bảo không bị trôi khi bị khóa. Nó lý tưởng cho các ứng dụng thương mại cao cấp đòi hỏi hình ảnh liền mạch, chẳng hạn như phông nền phòng thu TV, màn trình diễn nghệ thuật kỹ thuật số quy mô lớn trong bảo tàng và các bức tường đặc trưng của cửa hàng hàng đầu.

Tại sao cần có giá đỡ đặc biệt cho tường video 55 inch

Ưu điểm sản phẩm

✅Tương thích với tải nặng: Cấu hình dày hơn và các gân gia cố mang lại khả năng tải một điểm cao hơn 30% so với giá đỡ 49 inch, không bị lún sau khi sử dụng lâu dài.

✅Khoảng cách nối ổn định: Khóa độc lập cho từng bảng được ghép nối với đai ốc khóa ngăn ngừa sự dịch chuyển do thay đổi nhiệt độ và rung động nhỏ.

✅Khả năng lắp đặt cao: Mức bong bóng ngang được lắp đặt sẵn trên dầm ngang và dốc dẫn hướng trên lối vào móc cho phép một người lắp đặt các tấm nặng 55 inch một cách dễ dàng.

✅Khả năng tương thích rộng: Hỗ trợ các mẫu lỗ VESA 600×400mm và 800×400mm, tương thích với các tấm nền màn hình ghép 55 inch của các thương hiệu phổ thông.

✅Khả năng chống chịu thời tiết vượt trội: Sơn tĩnh điện ngoài trời để triển khai bán ngoài trời.

Thông số vật liệu & kết cấu

So sánh phím với Giá đỡ 46 inch và 49 inch

Tính năng cốt lõi

1. Khung chịu áp lực hạng nặng được tùy chỉnh cho tấm 55 inch nặng

Dầm chính sử dụng thép tấm cán nguội 2,8mm và tiết diện cột được mở rộng lên 60 × 40mm (diện tích mặt cắt lớn hơn 30% so với khung 49 inch). Được thiết kế cho tải trọng một tấm ≥80kg trong khi trọng lượng thực tế của tấm chỉ dao động từ 25 đến 35kg, nó cung cấp đủ giới hạn an toàn mà không bị cong, xoắn hoặc lún khi treo lâu dài.

2. Tinh chỉnh 6 chiều có độ chính xác cao với khóa chống bật lại

Phạm vi điều chỉnh dọc và ngang đạt ± 10 mm, điều chỉnh trước sau ± 6 mm, vượt trội so với các mẫu 46 inch và 49 inch. Cấu trúc đai ốc chống lỏng kép mang lại phản hồi điều chỉnh rõ ràng và không bị trôi sau khi khóa. Các khe hở nối vẫn ổn định lâu dài ngay cả khi nhiệt độ dao động từ -10oC đến 50oC hoặc có rung động nhỏ.

3. Móc phụ chống xoắn để loại bỏ hiện tượng xoắn của tấm lớn

Các tấm cao 55 inch có xu hướng xoắn theo chiều ngang dưới trọng lượng của chính chúng, dẫn đến chiều cao khe hở không đồng đều. Hai nút chặn bên được lắp đặt ở mặt sau của mỗi tấm để ngăn chặn hoàn toàn hiện tượng xoắn, đảm bảo chênh lệch độ cao ở hai đầu khoảng cách mối nối<0,3mm.

4. Chế độ lắp kép: Treo tường & Đứng trên sàn

•Treo tường: Dành cho tường bê tông và gạch đặc, được cố định bằng bu lông giãn nở M12 (lớn hơn bu lông M10 dùng cho giá đỡ 46/49 inch)

•Đứng trên sàn: Được trang bị miếng đệm chân có thể điều chỉnh cường độ cao tùy chọn và thanh giằng chéo phía dưới để ngăn cột nghiêng ra ngoài, phù hợp với những vị trí không thể khoan tường

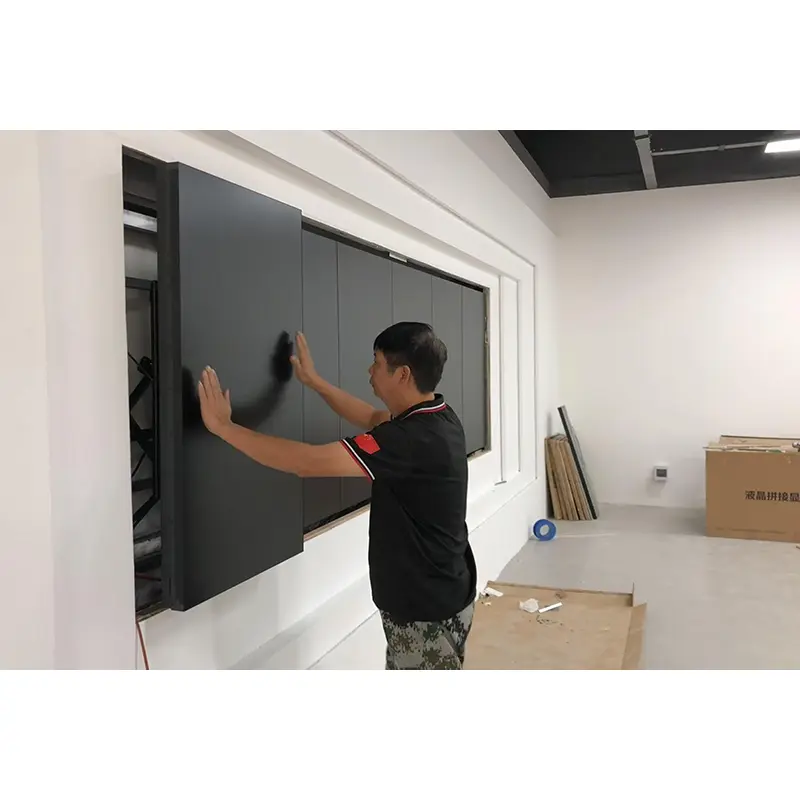

5. Thiết kế bảo trì tháo gỡ nhanh có thể được vận hành bởi một người

Móc hai lớp trên và dưới có sườn dẫn hướng nối các tấm treo và dầm ngang. Các tấm có thể được tháo ra bằng cách nâng lên 10mm rồi kéo ra ngoài, chỉ cần một công nhân có thể thao tác được. Các lỗ bảo trì được dành riêng ở phía sau giá đỡ để cắm và rút cáp thuận tiện.

6. Khả năng chống chịu thời tiết ngoài trời cho các kịch bản bán ngoài trời

Lớp phủ bột ngoài trời đã vượt qua bài kiểm tra phun muối kéo dài 120 giờ (so với 72 giờ đối với giá đỡ thông thường). Áp dụng cho các không gian bán ngoài trời như ki-ốt thông tin giao thông, màn hình quảng cáo ngoài trời và mái hiên sân vận động, chống rỉ sét và phai màu.

Các bước cài đặt

Cần có hai công nhân; lắp đặt bộ 4 bảng mất 2,5–3 giờ (lâu hơn 30% so với kích thước nhỏ hơn do trọng lượng nặng hơn)

1. Khảo sát tại chỗ

Đo kích thước tường, xác nhận loại tường (bê tông/gạch đặc/tường nhẹ), xác định sơ đồ bố trí (ví dụ: 3×3) và đánh dấu các vị trí lắp khung.

2. Cố định khung chính

•Treo tường: Lắp các dầm ngang (mỗi thanh một hàng) được cố định vào tường bằng bu lông giãn nở M12 cách nhau 600mm

•Đứng trên sàn: Gắn các cột bên trái và bên phải cộng với các thanh giằng chéo phía dưới, gắn chặt với mặt đất bằng bu lông giãn nở M12 và gia cố các cột bằng các thanh giằng chéo

Hiệu chỉnh các mức ngang và dọc nhiều lần bằng thước đo mức để đảm bảo chân đế ổn định.

3. Tấm treo lắp ráp trước

Gắn các tấm treo tinh chỉnh vào các lỗ VESA (600×400 hoặc 800×400) ở phía sau tấm 55 inch và giữ các tấm nằm ngang.

4. Gắn từng tấm một

Bắt đầu từ hàng dưới cùng, móc bảng trượt vào các khe dầm thông qua các thanh dẫn hướng và siết chặt các chốt phía dưới. Nên dùng hai công nhân để nâng các tấm nặng 55 inch và căn chỉnh các móc.

5. Tinh chỉnh chính xác

Điều chỉnh vít kích 6 chiều (dọc/ngang/trước-sau) bằng cờ lê lục giác đi kèm, sử dụng nút chặn chống xoắn để đảm bảo các khe hở ngang với khoảng cách nối mục tiêu<0,5mm.

6. Quản lý cáp

Đi dây dọc theo các máng cáp bên cạnh, tách riêng các cáp dòng điện mạnh và yếu và tận dụng các lỗ bảo trì phía sau để bảo trì sau này.

7. Khóa cuối cùng

Siết chặt đai ốc chống lỏng kép của tất cả các bộ phận và kiểm tra toàn bộ độ ổn định tổng thể.

8. Kiểm tra bật nguồn

Bật nguồn và gỡ lỗi các hiệu ứng hiển thị; đưa vào sử dụng khi hiệu suất nối đáp ứng yêu cầu.

Kịch bản ứng dụng & Cấu hình được đề xuất

Câu hỏi thường gặp

Câu hỏi 1: Có thể điều chỉnh độ ngang của các tấm riêng lẻ sau khi lắp không?

Đ: Vâng. Tấm treo của mỗi tấm được thiết kế độc lập với khả năng tinh chỉnh theo chiều dọc và chiều ngang; vị trí có thể được sửa đổi thông qua vít jack ngay cả sau khi cài đặt.

Câu 2: Kích thước nối có thể được tùy chỉnh theo điều kiện địa điểm không?

Trả lời: Cấu trúc mô-đun hỗ trợ kết hợp miễn phí các hàng và cột để xây dựng ma trận tường video ở mọi kích thước theo nhu cầu của dự án.

Câu hỏi 3: Giá đỡ video treo tường 55 inch có bị biến dạng hoặc bị lỏng khi sử dụng hàng ngày, lâu dài không?

Trả lời: Vật liệu thép cao cấp cộng với lớp phủ bảo vệ ngăn ngừa biến dạng cấu trúc và nới lỏng trong điều kiện bình thường trong nhà.

Q4: Những công cụ cần thiết để cài đặt?

A: Máy khoan tác động / búa điện (mũi khoan 12mm & 14mm), thước đo mức, cờ lê đầu mở 8–10mm, cờ lê lục giác 4mm/5mm, thước dây, bút đánh dấu.

Câu hỏi 5: Có thể sử dụng giá đỡ 55 inch thay thế cho giá đỡ 49 inch / 46 inch không?

A: Trao đổi không được khuyến khích. Các tấm 55 inch nặng hơn 30% và cao hơn khoảng 15 cm với trọng tâm khác. Giá đỡ này có các nâng cấp có mục tiêu: dầm chính dày hơn (2,8 mm so với 2,0 mm), tiết diện cột rộng hơn (60 × 40 mm so với 50 × 30 mm), phạm vi điều chỉnh lớn hơn (± 10 mm so với ± 6 mm) và bu lông mở rộng M12 (so với M10). Các mô hình chuyên dụng được khuyến khích mạnh mẽ.
