Tủ ngoài trời cong bằng đá dọc

Điểm yếu của các dự án cong ngoài trời

Những khiếm khuyết của giải pháp truyền thống

Giải pháp của tủ ngoài trời cong này

Không có tủ chuyên dụng cho màn hình cong

Buộc lắp đặt tủ phẳng, dẫn đến treo các mặt và dễ làm hỏng màn hình

Kẹp hồ quang tự thích ứng để lắp đặt hoàn hảo

Bảo vệ ngoài trời không đầy đủ

Tủ thông thường thiếu khả năng chống thấm nước và không thể sử dụng vào những ngày mưa

Bảo vệ IP54 chống mưa, bụi và ánh nắng mạnh

Rung lắc dưới gió mạnh

Ít điểm cố định và diện tích đón gió lớn

Chuyển hướng dòng cong + khóa đa điểm, khả năng cản gió lên đến cấp 7

Tích tụ nước trên bề mặt

Thiết kế đỉnh phẳng bẫy nước mưa

Đầu cong có rãnh dẫn hướng để thoát nước tự động

Khó nối nhiều tủ

Không thể tạo thành vòng cung liên tục

Tấm nối cong có khóa, hỗ trợ lắp ráp vòng có đường kính trên 6m

Phương pháp điều chỉnh

Độ cong áp dụng

Thời gian điều chỉnh

Điều chỉnh tay khóa bằng tay

R1,5m / R2m / R2,5m / R3m

5 phút

Vòng cung cố định tùy chỉnh

Độ cong đặc biệt (R1m/R4m, v.v.)

Yêu cầu xử lý tùy chỉnh

Thành phần

Chất liệu & Thiết kế

Chức năng

Mặt sau

Bảng sau bằng hợp kim nhôm được bao bọc hoàn toàn

Chống nước và chống bụi, bảo vệ thiết bị bên trong

Bìa trước tùy chọn 1

Bảng điều khiển PC chống cháy nổ trong suốt

Hiển thị nội dung, chống va đập

Bìa trước tùy chọn 2

Tấm lưới chống gió

Thông gió & tản nhiệt, giảm sức cản của gió

Bìa trước tùy chọn 3

Không có bìa trước

Tản nhiệt tối đa với độ mở hoàn toàn

Thiết kế

tham số

Chức năng

Tấm đáy nghiêng

nghiêng 3°

Dòng nước chảy thẳng tới điểm thấp

Rãnh chuyển hướng

Chiều rộng 20 mm, chiều sâu 5 mm

Tăng tốc thoát nước

Lỗ thoát nước

4 lỗ đường kính 10mm

Xả nước tích tụ

Thiết kế

Chức vụ

Chức năng

Cửa hút gió

Hai bên dưới của tủ

Hút trong không khí lạnh

Cửa thoát khí

Mặt sau phía trên của tủ

Xả khí nóng

Cấu trúc chống mưa

Tất cả các lỗ thông hơi

Đảm bảo thông gió không bị nước xâm nhập

Mục

Đặc điểm kỹ thuật

Tên sản phẩm

Tủ ngoài trời cong bằng đá dọc

Màn hình tương thích

Màn hình LED cong, màn hình nối cong, màn hình dẻo

Bán kính cong áp dụng

R1,5m / R2m / R2,5m / R3m (có thể tùy chỉnh)

Kích thước màn hình áp dụng

Tùy chỉnh theo yêu cầu (tủ đơn phù hợp với một mô-đun màn hình cong)

Lớp bảo vệ

IP54 (chống mưa, chống bụi, chống nước)

Lớp cản gió

Lớp 7 (17m/s); Lớp 8 có lắp cọc tiếp đất

Nhiệt độ hoạt động

-15oC~ 50oC

Vật liệu chính

Hợp kim nhôm cường độ cao (6063-T5) + ốc vít bằng thép không gỉ

Xử lý bề mặt

Phun nhựa tĩnh điện ngoài trời/Sơn chống tia UV

Thời gian thử nghiệm phun muối

≥168 giờ

Cấu trúc tủ

Khung cong được hình thành tích hợp + tay khóa có thể điều chỉnh

Thiết kế đáy

Độ nghiêng 3° + rãnh chuyển hướng + 4 lỗ thoát nước

Cấu hình chốt nối đất

4 chốt nối đất xoắn ốc có khe lưu trữ tích hợp

Thông số kỹ thuật bánh xe

Bánh xe PU im lặng 4 inch (2 bánh có phanh)

Tấm che nắng

Tùy chọn, chiều rộng 30cm

Cuộc sống phục vụ

5–8 năm đối với lắp đặt cố định ngoài trời

Màu sắc

Xám bạc / Đen / Trắng / Tùy chỉnh (Số màu Pantone)

Trọng lượng tủ đơn

Xấp xỉ. 20–35kg (thay đổi theo kích cỡ)

Kịch bản

Cấu hình điển hình

Đặc điểm dự án

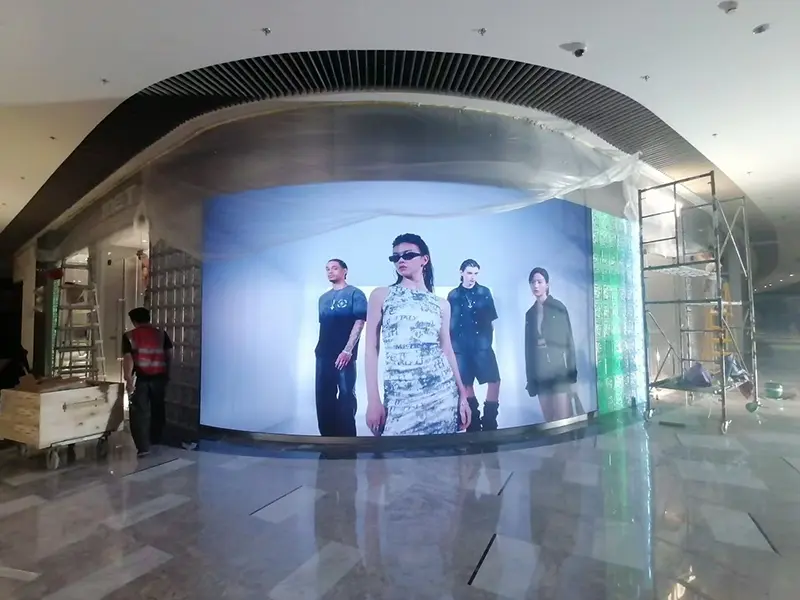

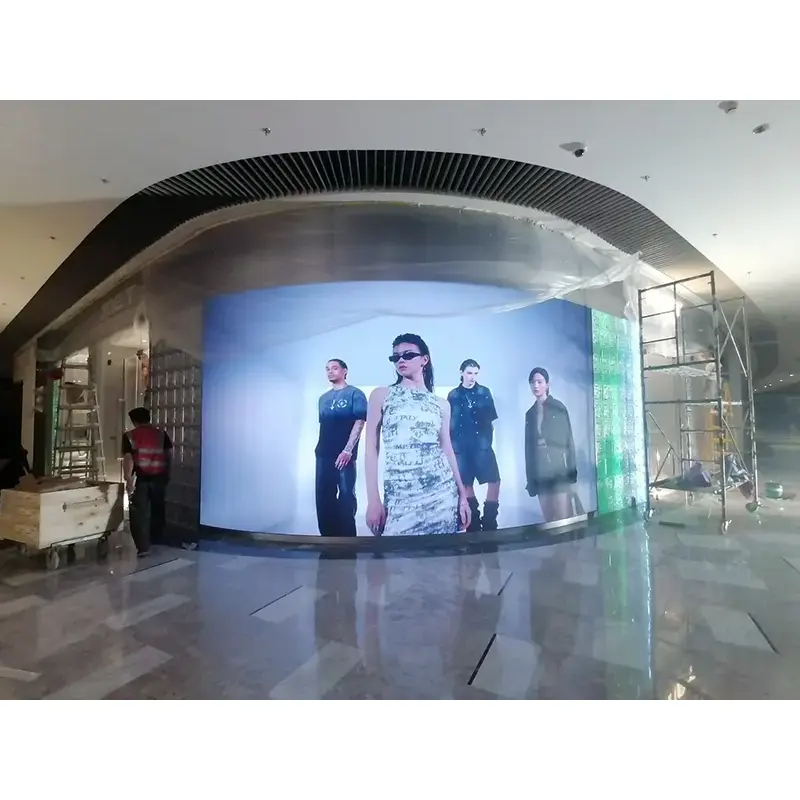

Màn hình quảng cáo cong ở khu thương mại

Tủ đơn hoặc tủ ghép nhiều ngăn

Thu hút lượng người qua lại và nâng cấp hình ảnh thương mại

Nhà ga hướng dẫn du lịch cong ở các danh lam thắng cảnh

Tủ độc lập + cố định chốt nối đất

Thích ứng với bãi cỏ/bãi biển mà không gây tổn hại đến môi trường

Màn hình công bố thông tin cong ở quảng trường

Nhiều tủ ghép thành vòng cung tròn

Các vòng tròn có đường kính trên 6m để hiển thị 360°

Màn hình cong ngoài trời tại các địa điểm văn hóa và du lịch

Độ cong tùy chỉnh + nối lượn sóng

Phù hợp với phong cách kiến ​​trúc để tạo hiệu ứng nghệ thuật

Màn hình quảng cáo cong trên phố đi bộ

Mối nối cong một hàng

Sắp xếp dọc theo các đường cong để hướng dẫn đám đông

Màn hình cong trong khu công nghiệp

Lắp đặt cố định + gia cố chống gió

Hoạt động ổn định 24/7 với chi phí bảo trì thấp

Kịch bản mua sắm

Cấu hình đề xuất

Những cân nhắc chính

Màn hình quảng cáo cong cho khu thương mại

R2m–R3m + nắp trước PC trong suốt + tấm che nắng

Hiệu ứng hiển thị & khả năng hiển thị ban ngày

Nhà ga hướng dẫn du lịch cong dành cho danh lam thắng cảnh

R1.5m–R2m + tấm lưới chắn gió + cọc tiếp đất

Cố định mặt đất mềm và chống chịu thời tiết

Màn hình công bố thông tin cong cho quảng trường

R2m–R2,5m + bảng rổ kín + bánh xe

Tính di động và ổn định

Màn hình cong ngoài trời dành cho các địa điểm văn hóa và du lịch

Độ cong tùy chỉnh + nối nhiều tủ + tấm kết nối cong

Vẻ ngoài thẩm mỹ & vòng cung liên tục liền mạch

Màn hình cong cho khu công nghiệp

R2m + tấm lưới + xử lý chống gỉ

Hiệu suất chi phí và sử dụng cố định lâu dài
